マイクロチャンネルにおける流動・伝熱特性に及ぼす潤滑油の影響

研究概要

本論文は，蒸気圧縮冷凍・ヒートポンプシステムに用いられるマイクロチャンネル熱交換器を対象として，潤滑油が油保持，冷媒分配，流動様式，伝熱特性，圧力損失に及ぼす影響を体系的に整理したレビュー・メタ解析研究です。過去約20年間の文献を総括し，蒸発器，凝縮器，ガスクーラーにおける油の存在形態と作用メカニズムを整理するとともに，今後必要となる研究方向を提示しています。

論文内容の1ページ図解

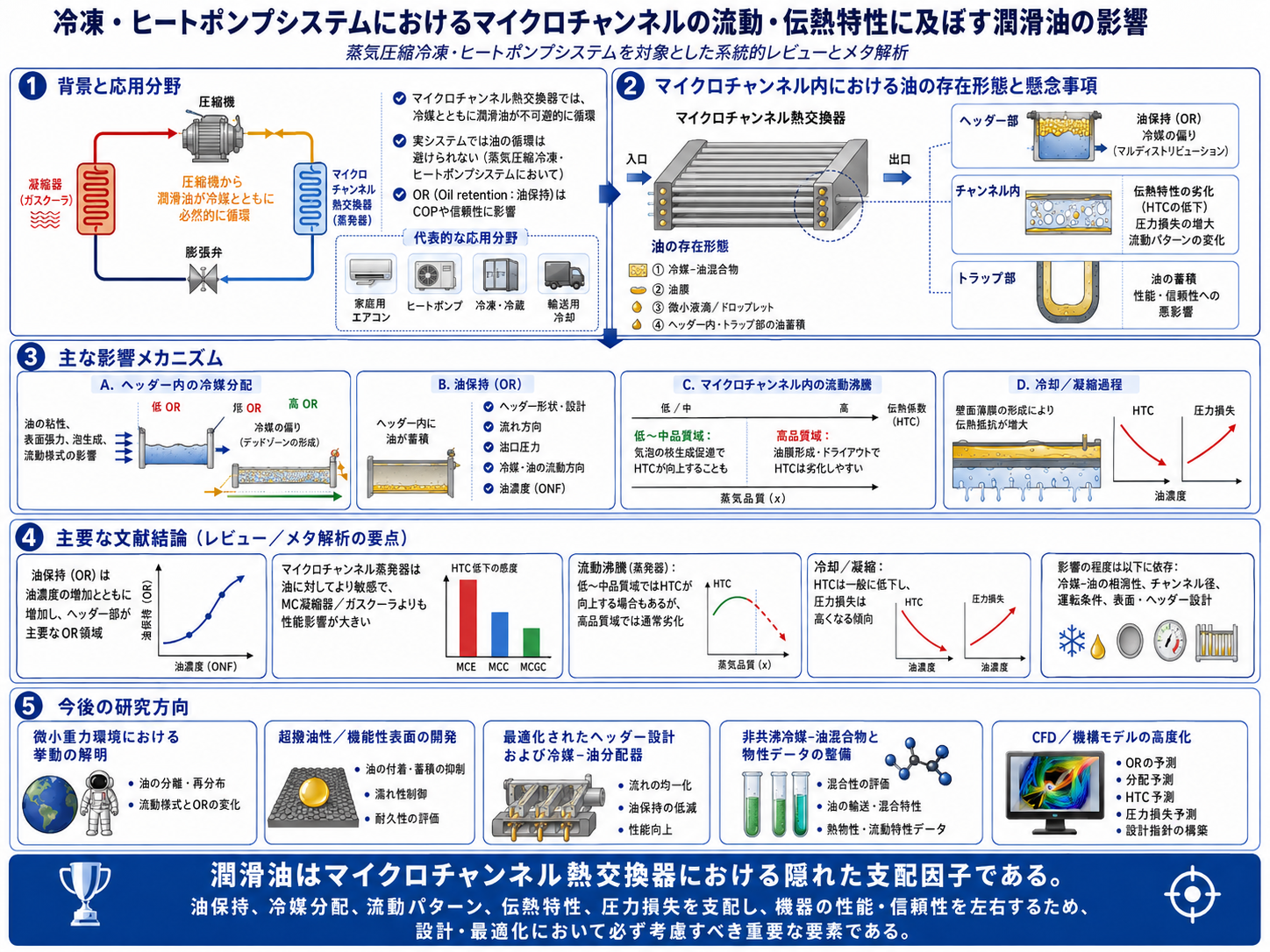

マイクロチャンネル熱交換器における潤滑油の影響を示すGraphical Abstract

図：蒸気圧縮冷凍・ヒートポンプシステムにおける油の循環，マイクロチャンネル熱交換器内での油保持・冷媒分配・流動沸騰・冷却/凝縮への影響，主要な文献結論，および今後の研究方向を1ページにまとめたGraphical Abstract。

研究の背景と目的

蒸気圧縮冷凍・ヒートポンプシステムは，家庭用空調，冷凍・冷蔵，ヒートポンプ給湯，コールドチェーン，食品加工，医薬品保管，輸送用冷却など，幅広い分野で使用されています。これらのシステムは大きなエネルギーを消費するため，熱交換器性能の向上はCOP向上と炭素排出削減に直結します。

マイクロチャンネル熱交換器は，コンパクト，高熱伝達率，低冷媒充填量，高耐圧性などの利点を持つ一方で，冷媒分配の不均一性，油保持，流動様式変化，圧力損失増加などの課題があります。特に実機システムでは，圧縮機から潤滑油が冷媒とともに熱交換器へ流入することを避けられません。

本研究の目的は，マイクロチャンネル内の潤滑油が冷媒分配，油保持，流動沸騰，冷却・凝縮，伝熱係数，圧力損失にどのような影響を及ぼすかを体系的に整理し，今後のMCHX設計・最適化に必要な研究課題を明確にすることです。

本研究の特徴

体系的レビュー： 過去約20年間の文献を対象に，潤滑油がマイクロチャンネル熱交換器に及ぼす影響を整理した。
複数現象の統合： 油保持，冷媒分配，流動様式，流動沸騰，冷却/凝縮，伝熱，圧力損失を横断的に扱った。
実用機器を重視： 蒸発器，凝縮器，ガスクーラー，ヘッダー，チャンネル，トラップ部など実機構成要素ごとに油の影響を整理した。
メカニズムの分類： 油膜，油滴，冷媒–油混合液，泡沫層，粘度変化，表面張力変化，濡れ性変化を作用因子として分類した。
今後の研究方向： 微小重力，超撥油表面，ヘッダー最適化，非共沸冷媒–油混合物，CFD/機構モデルなどを提案した。

提案手法と作動メカニズム

1. レビュー対象の整理

冷媒–油混合系を扱う実験研究，数値解析，モデル研究を整理し，冷媒分配，油保持，流動沸騰，冷却・凝縮の4つの主要現象に分類しました。

2. マイクロチャンネル内での油の存在形態

潤滑油は冷媒液相に溶解した混合液として存在する場合と，油滴，油膜，ヘッダー内の泡沫層，トラップ部の蓄積油として存在する場合があります。これらの形態が冷媒分配と伝熱性能を左右します。

3. 主要メカニズムの抽出

油は粘度，表面張力，濡れ性，発泡，流動様式，局所油濃度を変化させます。その結果，冷媒分配不均一，油保持量，伝熱係数，圧力損失が変化します。

4. 今後の研究課題の提示

既存研究の不足点を整理し，実機設計に向けて必要な物性測定，構造最適化，表面改質，冷媒–油分配モデル，CFD解析の方向性を示しました。

主な結果

冷媒分配への影響油はヘッダー内の流動様式を変化させ，冷媒分配の均一性を左右します。低油濃度では粘度上昇により分配が悪化しやすい一方，高油濃度では泡沫層や小気泡形成により分配が改善する場合があります。

油保持の主要領域油保持は主にヘッダー部で発生します。ヘッダー構造，チューブ挿入方向，冷媒流動方向，質量流量，過熱度，油濃度が油保持量を支配します。

蒸発器への影響マイクロチャンネル蒸発器は，凝縮器やガスクーラーより油の影響を受けやすいと整理されています。これは蒸発器温度が低く，油粘度が高くなりやすいためです。

流動沸騰の伝熱流動沸騰では，低～中乾き度域で油の発泡効果によりHTCが向上する場合があります。一方，高乾き度域では局所油濃度上昇と油膜形成によりHTCが低下しやすくなります。

冷却・凝縮の伝熱冷却・凝縮過程では，油膜と油滴が熱抵抗を増加させるため，HTCは一般に低下します。特に油膜の形成と成長を抑制することが重要です。

圧力損失への影響流動沸騰では油が粘度上昇，環状流促進，壁面油膜形成を引き起こし，圧力損失を増加させる傾向があります。冷却・凝縮では条件によって圧力損失が増加または低下する場合があります。

今後の展望

本レビューでは，マイクロチャンネル熱交換器における潤滑油の影響が，単なる伝熱低下の問題ではなく，油保持，冷媒分配，流動様式，圧力損失，機器信頼性を横断する複合問題であることが示されました。

今後は，微小重力環境での油挙動，超撥油・機能性表面による油付着抑制，ヘッダー構造と冷媒–油分配器の最適設計，非共沸冷媒–油混合物の物性測定，およびCFDを用いた油保持・伝熱・圧力損失の予測モデル構築が重要になります。

これらの研究は，冷媒充填量の少ない高効率MCHXの設計，低GWP冷媒への転換，冷凍・ヒートポンプシステムのCOP向上に貢献すると期待されます。

想定される適用分野

本研究の知見は，潤滑油を含む冷媒が流れるマイクロチャンネル熱交換器の設計・評価に応用できます。

家庭用空調ヒートポンプシステム冷凍・冷蔵機器コールドチェーン輸送医薬品・食品保管低GWP冷媒用MCHX

まとめ

本論文は，マイクロチャンネル熱交換器における潤滑油の影響を，油保持，冷媒分配，流動沸騰，冷却・凝縮，伝熱，圧力損失の観点から体系的に整理しました。

潤滑油は熱交換器内で隠れた支配因子として働き，システム効率，COP，信頼性，冷媒分配，圧力損失に大きく関与します。

          結論：
          潤滑油はマイクロチャンネル熱交換器における油保持，冷媒分配，流動様式，伝熱特性，圧力損失を支配する重要因子であり，高効率・低冷媒充填量のMCHX設計では必ず考慮すべき要素です。
